Einbau

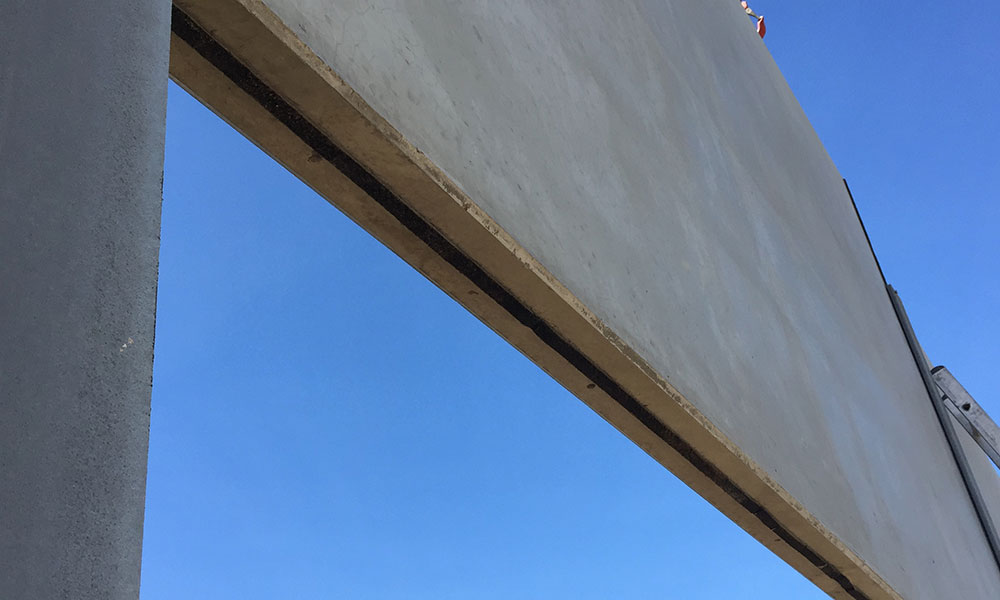

Das Elastomerdichtband Tripacs® ist ein innovatives Elastomerband, das die Bauteilfugen zwischen Stahlträger und Betonelement dauerhaft schalldicht verschließt!

Das Elastomerdichtband wird bei der Herstellung der Lärmschutzwände im Betonfertigteilwerk mittels des angebrachten Traggitters im Beton eingegossen und fest verankert.

Ein Herausfallen bei dynamischer Belastung ist nicht mehr möglich (Forderung nach ZTV-Lsw 06 und Richtlinie 804.5501 der DB AG).

Einbaubeschreibung:

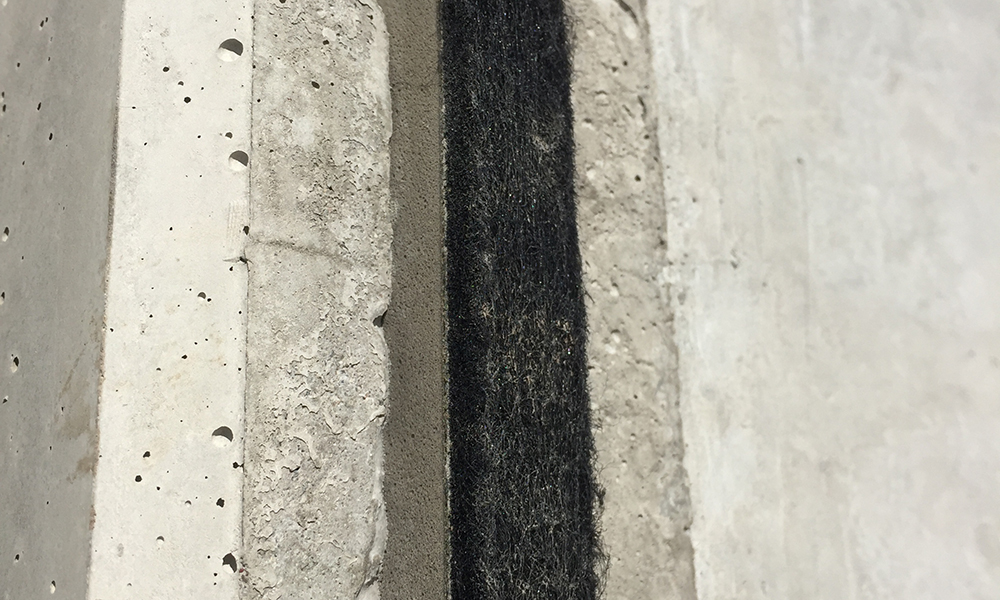

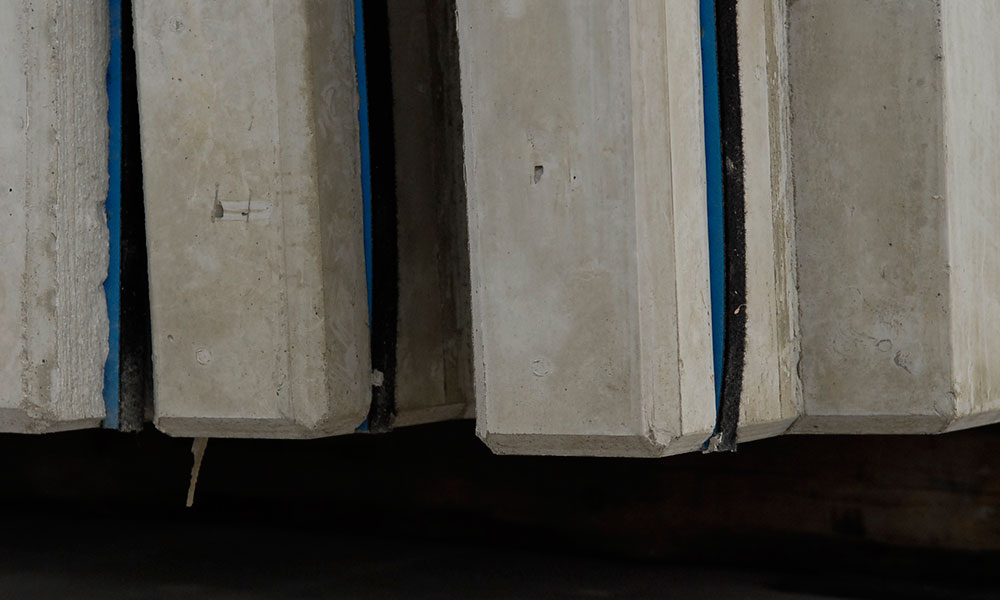

Das Elastomerdichtband Tripacs® wird im Fertigteilwerk mittels einer Nut in der Schalung fest in die Betonelemente eingebracht. Das Traggitter des Tripacs® garantiert einen schubfesten Verbund mit dem Beton.

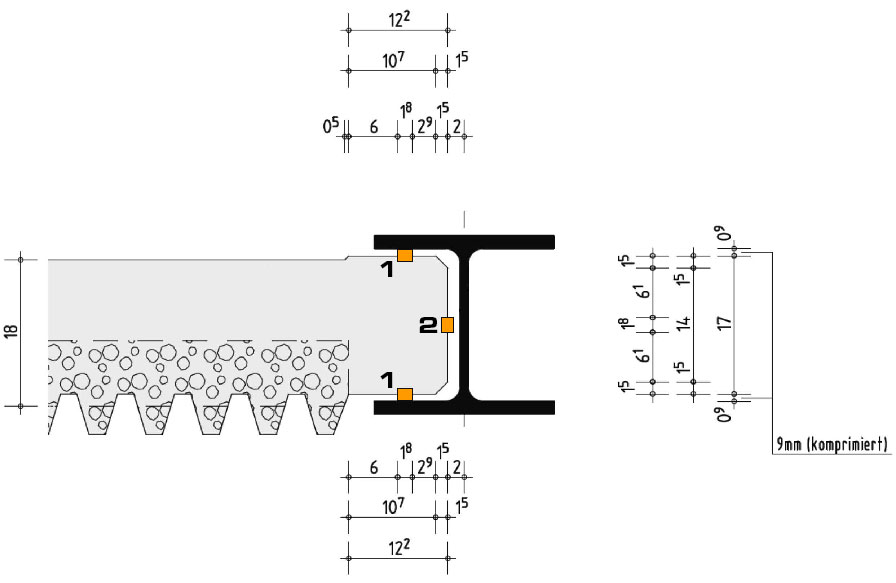

Beispiel zum Einbau des Elastomerdichtbandes:

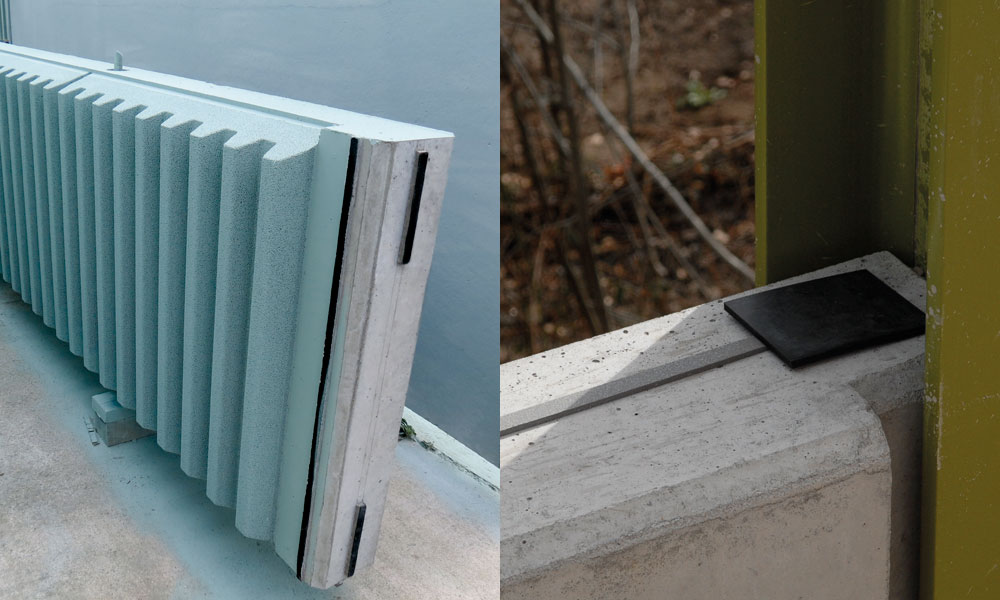

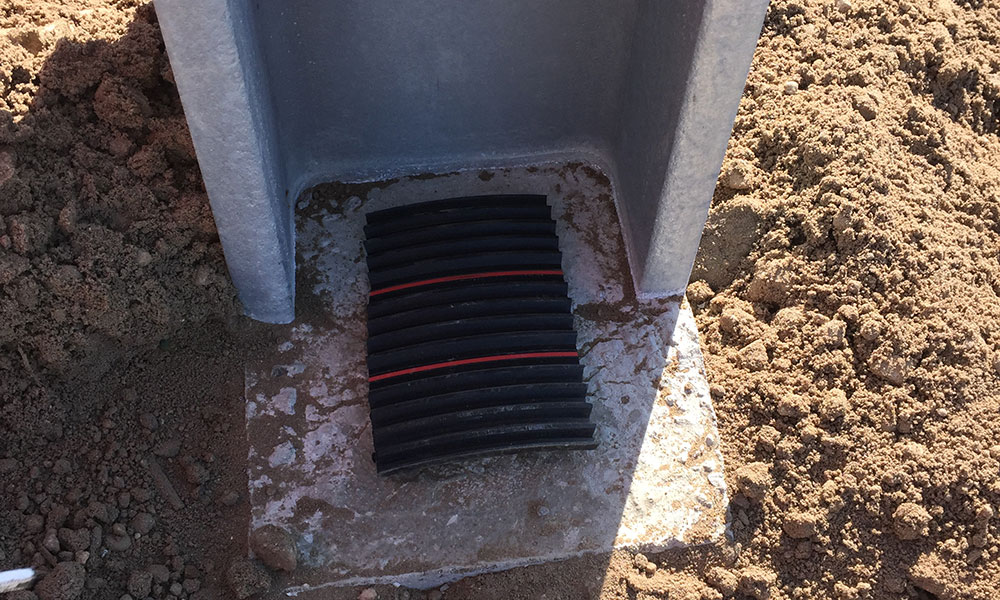

1. Zur elastischen Lagerung in den Stützen haben die Elemente beidseitig einbetonierte Tripacs®-Streifen (D/B= 15/18mm). Der Verbund der Streifen mit dem Beton erfolgt über das eingebettete Gittergewebe (im eingebauten Zustand D=9mm komprimiert), Schalungsmaß 11mm.

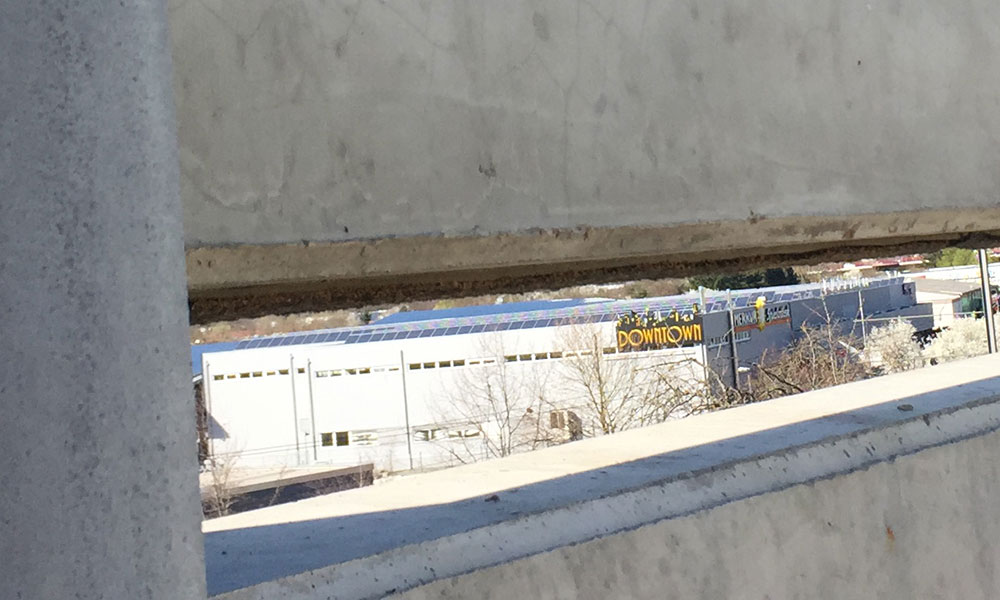

2. Tripacs®-Streifen (B/D/L=13+2/18/150mm) jeweils unten und oben an der Stirnseite einbauen. Überstand 5mm
